Yaklaşım Sensörü Devresi - Demonte(Montesiz)
702,73 TL
128,83 TL den başlayan taksitlerle!

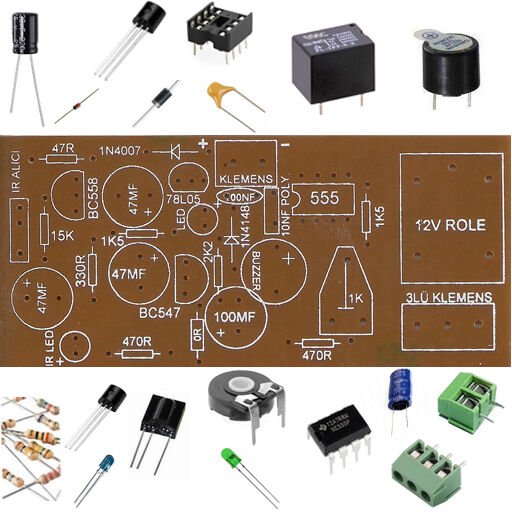

- Devre alıcı ve verici olmak üzere iki kısımdan oluşmaktadır.
- Verici devremiz Ne555 entegresi 38khz sinyal üreterek IR LEdi çalıştırır.
- Verici devresi infrared ledle ileriye doğru 180 derece açı ile kızılötesi ışık yayar. Alıcı devremizde ise IR alıcı dediğimiz 38khz alıcı ve yan elemanları kullanılmıştır. Devrenin önüne bir cisim geldiğinde vericiden gelen kızılötesi sinyaller cisime çarparyansıma yoluyla TK19 alıcısına ulaşır ve devrede bulunan transistörler iletime geçerek devreye bağlı olan yükü çalıştırır.
- Devrede yük olarak buzzer kullanılmıştır. İstenirse buzzer yerine 12V röle kullanılabilir. Böylece röle aracılığı ile istenilen başka yüklerde kontrol edilmiş olur.
- Örneğin engelden kaçan robot yapımında , motor kontrolünde, alarm yapımında siren yapımındakapı girişlerinde kapı geçiş ikazı gibibir çok yerde kullanılabilir.
- Verici devresinde bulunan trimpot ile mesafe ayarı yapılır.Algılama mesafesi maksimum bir metre civarındadır.
- IR Ledin etrafını makaron veya siyah bant ile kapatarak kızılötesi ışığın ileriye doğru gitmesini sağlayın. Aksi halde ledden çıkan ışık alıcıya ulaşır ve devre önünde engel olmasa bile çalışır.
- IR led havaya kızılötesi ışın yayar ve bu gözle görülmez ancak cep telefonu yada kamerayla görülebilir.
- NOT: Devre florasan ampül, tasarruflu ampül gibi lambaların ışığından etkilenebilir. Devreyi kapalı kutuya koyunuz.
- Ürün Demonte Gönderilir
