Sinek Kovucu Devresi - Demonte(Montesiz)

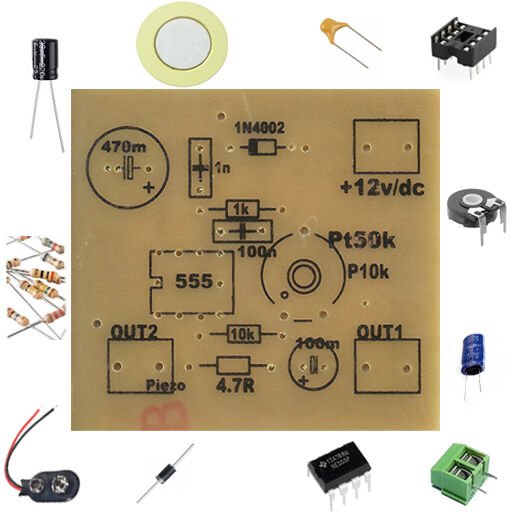

Devremiz 9 -12 V DC ile çalışmaktadır. 555 osilatör entegresidir. Burada ultra ses 15 – 40KHz arasında kare dalga üreten bir jeneratordur. Ancak üretilen ses sinyalini insan kulağı duymaz fakat sivrisinek, kedi, köpek ve diğer hayvanlar bu sinyalden rahatsız oldukları için kaçarak tepki verebilirler. Devremizin OUT2 çıkışına PIEZO bağlanırsa sinek kovucusunu elde edersiniz. Trimpot ile frekans ayarı yapabilirsiniz. Frekansı değiştiren diğer elemanlar ise 1nF dır. 1nF yükseltilirse örneğin 10nF takılırsa ses frekansı palsleri üretir. F=1 / T Formülleri ile istenilen frekans ayarlanabilir. NOT : OUT 1 PIEZE , OUT 2 ise HOPARLÖR ÇIKIŞI OLARAK TASARLANMIŞTIR.YANLIŞ BAĞLAMASI DURUMUNDA ENTEGRE ZARAR GÖRÜR. NOT: Devre üzerinde bulunan 4R7 diren 10K yapılırsa anfi girişine verilirse anfi çıkışı ve hoparlörlerin bas ve tiz kontrolü yapılabilir.
