Pic16f84a ve L293 Entegresiyle DC Motor Kontrolü

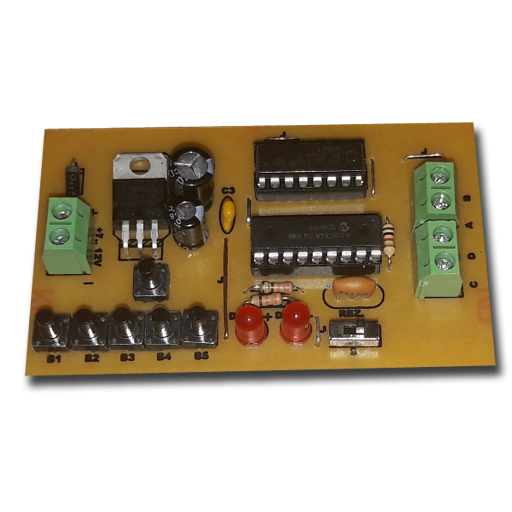

• Devremiz 7-24V DC ile çalışır.
• B1 Butonu: Motorun hızını arttırır.
• B2 Butonu: Motorun hızını azaltır.
• B3 Butonu: Motorun sola dönmesini sağlar.
• B4 Butonu: Motorun sağa dönmesini sağlar.
• B5 Butonu: B3 ve B4 butonlarının pozisyonlarını değiştirir.
• B6 Butonu: Motor1 ve Motor2' yi seçmeyi sağlar.

S anahtarı konumu led tarafında ise motorun +5V ile çalışacağını, diğer konumda ise besleme gerilimi kaç volt ise, o değerde çalışacağını gösterir.

B3 butonuna basıldığında D2 ledi yanarak, motorun sola döndüğünü, B4 butonuna basıldığında ise D1 ledi yanarak, motorun sağa döndüğünü gösterir. Yukarıda B5 butonu tanımına göre motorun butona devamlı basılmasında veya bas bırak durumunda motorun devamlı çalışmasını sağlar.

Fiyata motor dahil değildir.
