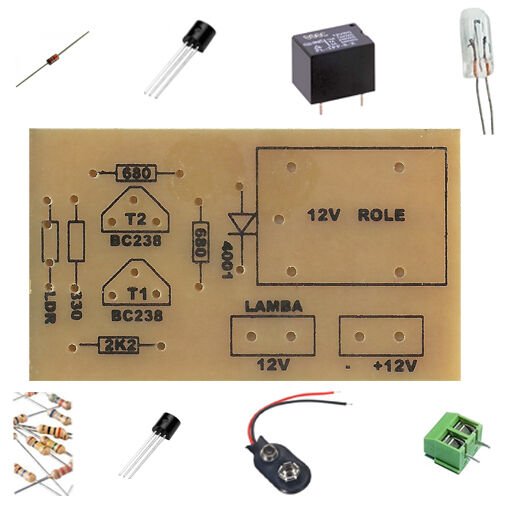

Karanlıkta Çalışan Röleli Devre - Demonte(Montesiz)

Devremiz 9-12v ile çalışan LDR Uygulama devresidir. LDR'nin ışık alması ile iç direnci azalır. T1 transistörüne uygulanan gerilim artar. T1 iletime geçmiş olup T2'nin Beyz ucu negatife gider.T2 kesimde olduğu için Röle çalışmaz Lamba yanmaz.

Karanlıkta ise LDR'nin direnci artacağından T1 transistörünün Beyzine uygulanan gerilim 0,6V'un altına düştüğünden T1 transistörü kesime girer. T2 transistörünün Beyzine uygulanan gerilim artar. T2 transistörü iletime geçmiş olup Röleyi çalıştırır. Röleye bağlı olan lamba yanar.
