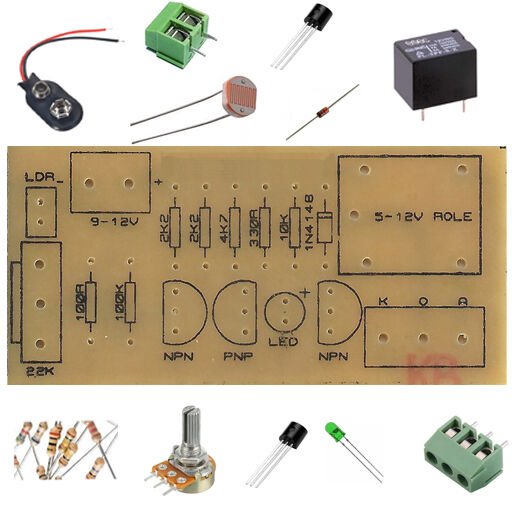

Işıkla Çalışan Anahtar Devresi - Demonte(Montesiz)

Günlük hayatımızda bir çok alanda kullanabileceğimiz bu devre 9-12volt DC voltaj ile çalışır. LDR'nin aydınlıkta direnci azalır, karanlıkta direnci artar prensibinden yararlanarak T1 transistörünün beyzine 0.6 voltun aşağısında bir gerilim uygulanır. T1 transistörü kesime gider ve T2 transistörüne artı besleme gelir ve PNP tipi çalışan bu transistör kesime girer led yanar. T3 transistörü iletime geçerek kollektörüne bağlı olan röleyi çeker. Bu işlem yapıldığı anda rölenin kontaklarından arzu edilen harici bir sistem çalıştırılır. Dikkat edilecek husus T1 ve T2 transistörleri kesimde T3 ise iletimde olmalıdır. (Aydınlıkta çalışır.)
