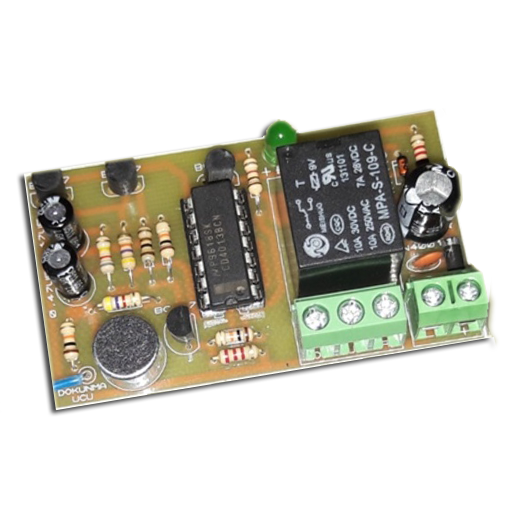

El Çırpmalı Anahtar Devresi

Özellikleri:

• Devre 9v-12v ile çalışır.
• Ses algıladığı anda röle çeker. Ortamda ses olduğu sürece röle aktif değildir.
• Rölenin iki kontak ucuda (NC - NO) bağlıdır. İstenilen şekilde yük bağlanabilir. Dokunmatik ucu sayesinde de röle çeker.
• Diyot sayesinde ters akım koruması vardır.

Çalışması:

Devreye enerji verildikten sonra el çırpması ile röle çeker ikinci el çırpması ile röle bırakır.Yani röleye bağlı seri cihazları çalıştırır ya da durdurur.Devreyi dokunmatik anahtar olarak kullanılırsa dokunma noktasına kablo bağlayabilirsiniz.İlk dokunuşta röle çeker ikinci dokunuşta röle bırakır.
